модель 2004 года
- Модель Спортивные
- Код модели PANTERA 550 (S2004PTCCAUSB)

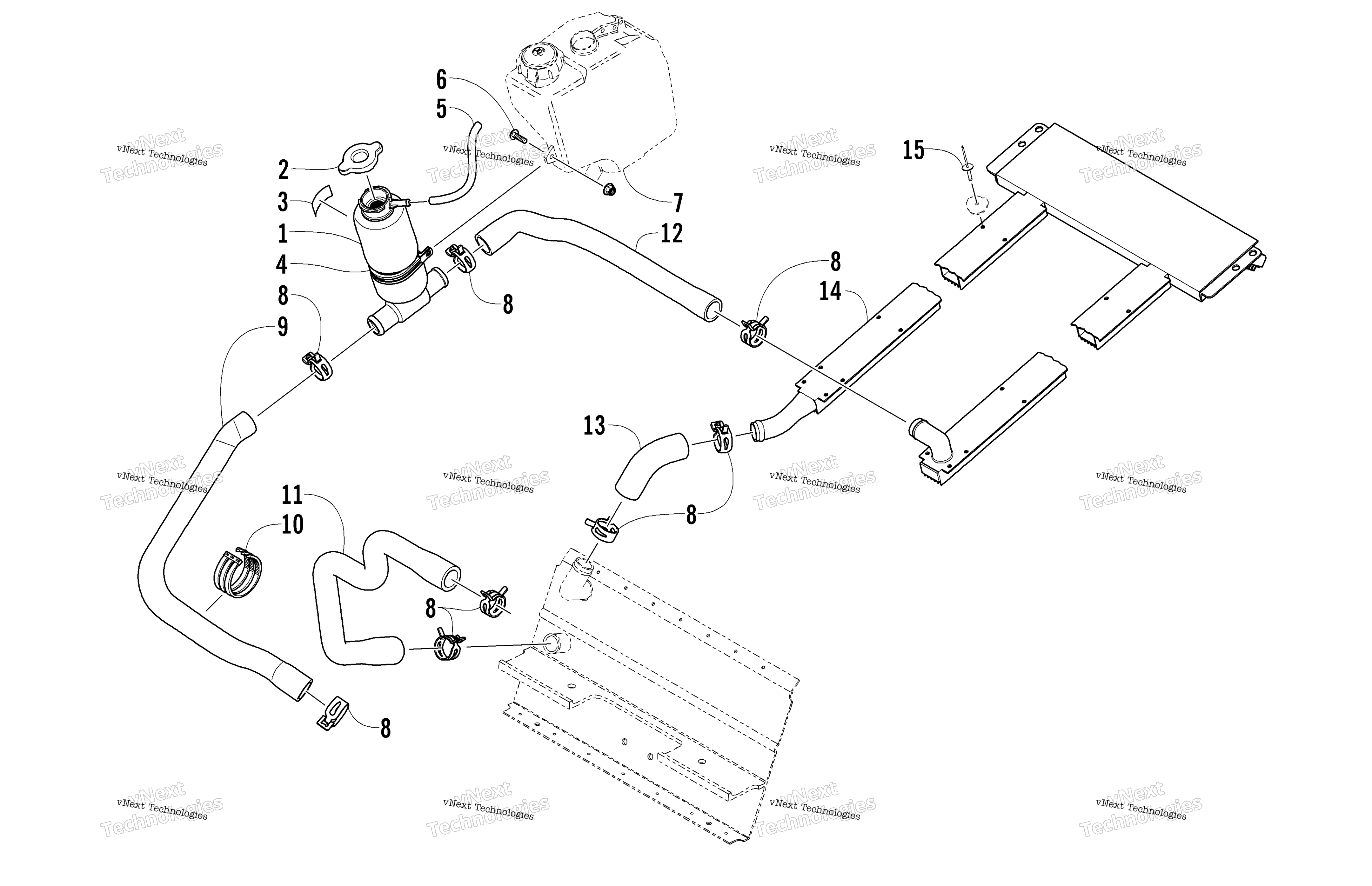

Схема системы охлаждения Assembly для PANTERA 550 (S2004PTCCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Coolant art. 1606-396
По запросу
2
Cap, Mini Radiator - 13LBS art. 0606-268
По запросу
3
Decal, Fill Level - Coolant Tank art. 2611-758
По запросу
4
Clamp, Routing art. 0623-761
По запросу
5
Hose - 100 ft art. 6101-001
По запросу
5
Hose - 50 ft art. 6101-009
По запросу
6
Screw, Machine art. 8017-580
По запросу
7
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
8
Clamp, Hose art. 0623-736
По запросу
9
Hose, Coolant - Engine/Coolant Tank art. 0610-378
По запросу
10
Tie, Cable - Triple art. 0623-540
По запросу
11
Hose, Coolant - Engine/Front Heat Exchanger art. 0610-336
По запросу
12
Hose, Coolant Tank/Left Heat Exchanger art. 0610-379
По запросу
13
Hose, Coolant - Front Heat Exchanger/Rear Heat Exchanger art. 0610-244
По запросу
14
Heat Exchanger, Rear art. 1706-919
По запросу
15
Заклепка Arctic Cat art. 8060-706
от 116 ₽
